Élévateur pour plan, face avant 45°, sur mur à 90°. Fixé Au Sol.
Fonctions et atouts

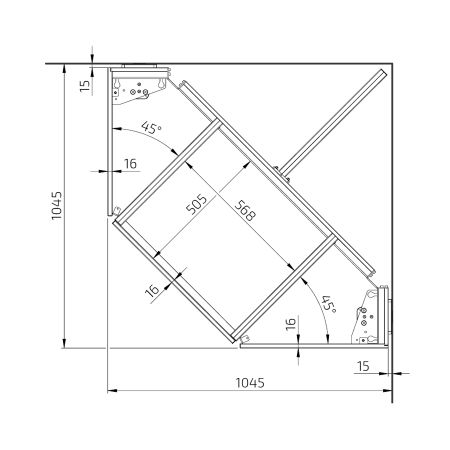

Élévateur pour plan, face avant 45°, sur mur à 90°
Une plaque de cuisson ou un évier peuvent être installés sur le modèle en angle
Hauteur ajustable de 70 à 100 cm au-dessus du sol
La profondeur du cadre est ajustable de 56 à 59 cm pour s'adapter au meuble adjacent
La partie supérieure de l'élévateur est livrée pré-montée. Les côtés sont déjà assemblés et ajustables latéralement pour convenir à l'évier, aux plaques de cuisson et aux tiroirs
L'élévateur est ajustable en biais pour convenir à un mur incliné
Bandelette de sécurité intégrée
Optez pour le modèle fixé au sol si le mur n'est pas assez résistant.
Informations utiles
Fixations pour le plan de travail et les façades inclus.

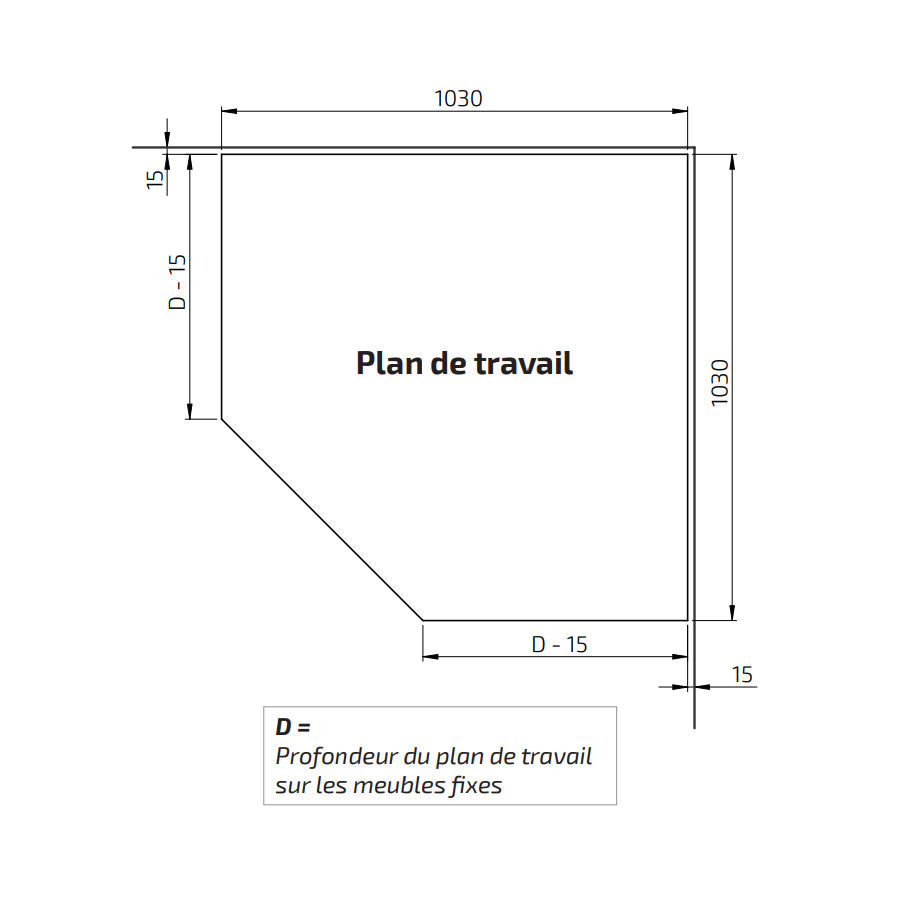

La profondeur du plan de travail doit être de 15 mm inférieure au plan adjacent (pour permettre un mouvement libre au niveau de la crédence).
Longueur du plan de travail = Longueur de l'élévateur.
Les éviers avec une taille de 120 mm maximum peuvent être intégrés.
Système électronique et moteurs "Plug and Play".
Longueur des façades = Longueur de l'élévateur - 4 mm. Hauteur des façades: 103 mm. Fixations fournies.
Les panneaux coulissants de dissimulation peuvent cacher les installations sous le plan de travail. Longueur de 2 panneaux = Longueur de l'élévateur - 10 mm, Hauteur 438 mm, épaisseur 12 - 20 mm.
Équipement de base
Châssis en aluminium assemblé en usine avec traverses latérales intérieures amovibles.
Moteurs fixés au sol
Bandelette de sécurité anti-écrasement
Fixations
Fixé Au Sol
Hauteur du bandeau avant
103 mm
Solution d'angle
Face avant 45°, sur mur à 90°
Réglage de la hauteur
Motorisé, ajustable en continu sur 300 mm (700-1000 mm, cotes prise depuis le haut du châssis)
Vitesse
30 mm / sec.
Commande
Bouton ou télécommande encastré
Sécurité
La bande de sécurité est placée sous le bord avant du plan de travail. Dès que la bande de sécurité entre en contact avec quelque chose, l’élévateur est stoppé.
Raccordement électrique
Prise pour 230 V, 2 x 5A
Raccords plomberie
La connexion est effectuée avec des tuyaux flexibles
Puissance de levage
100 kg
Classe IP
IP20
Profondeur du cadre
560 à 590 mm en partant du mur
Dimensions des panneaux de dissimulation
Longueur de 2 panneaux = Longueur de l’élévateur - 10 mm, taille 438 mm, épaisseur 12 - 20 mm
Largeur du plan de travail
Longueur = Longueur de l’élévateur
Profondeur du plan de travail
565-630 mm (moins profonds de 15 mm sur les armoires fixes)
Espacement à laisser avec le caisson/mur adjacent
5 mm
Écart avec le mur de fond (crédence)
15 mm
Crédence
À partir de 700 mm depuis le sol ou tout au long de la course jusqu’au sol
Contenu de la livraison
Plan de travail pré-monté, bandelette de sécurité pré-montée et moteurs inclus
Attaches pré montées pour
Les façades et le plan de travail
Matériaux
Cadre en aluminium
Garantie
2 ans de garantie
Ce produit est couvert par une garantie de 2 ans contre les défauts de fabrication.
